Smart Sockets™
- Momentbereik: 200 – 24.400 Nm
De RAD Smart Socket™ serie zijn gepatenteerde krachtdoppen, verkrijgbaar van 29 mm t/m 110 mm. Deze doppen meten het daadwerkelijke moment op de boutverbinding met een nauwkeurigheid van <1%.
Video afspelen over Smart Socket
Trillingvrij
Conform Europese Standaard
Lithium-ion accu
Bluetooth verbinding
Data uitwisseling
Maakt gebruik van RAD’s transducer technologie gecombineerd met een speciaal geconstrueerde krachtdop. Dankzij het innovatieve ontwerp is de Smart Socket™ niet groter dan een standaard krachtdop. Door de compacte afmetingen en de innovatieve technologie is de Smart Socket™ ideaal voor het inspecteren van boutverbindingen voor kwaliteitsdoeleinden.
Daarnaast kan de Smart Socket™ worden gebruikt om krachtige momentsleutels (ook hydraulische) te controleren en te kalibreren.
Intelligente dop:
- Meet en toont het ‘piek’ aanhaalmoment op beeldscherm
- Ingebouwde oplaadbare Lithium-ion accu
- “Pass” of “Fail” indicatie
- Dataopslag – download logs (XLS, CSV, PDF)
- Volledige traceerbaarheid
- Bluetooth connectiviteit
- Grafische live weergavefunctie
- Android Tablet met RAD Connect – PRODOCS App
Alle RAD Smart Socket™ worden geleverd inclusief:
- Borgpin en o-ring
- USB oplader
- Weerbestendige opbergkoffer
- Voorgeïnstalleerd Android Tablet
- Gebruikershandleiding
- Kalibratiecertificaat

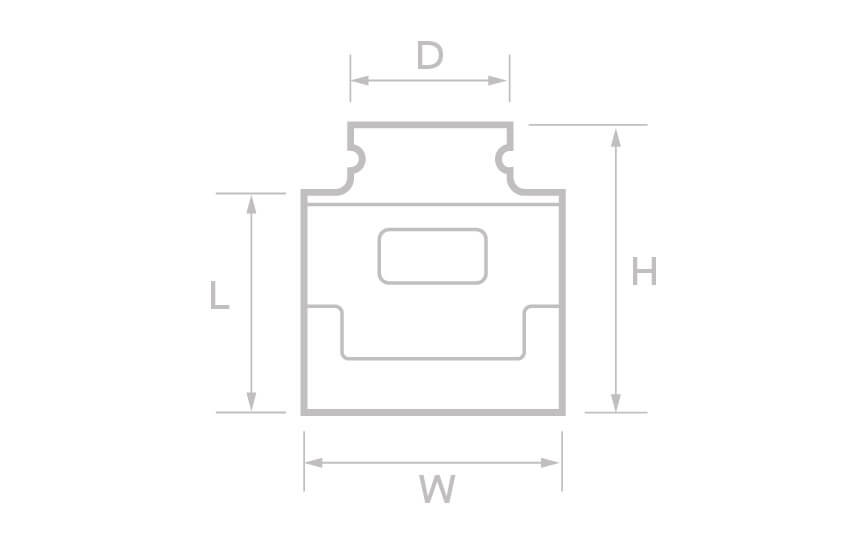

Productoverzicht
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Drive size", "lang-nl": "Aandrijf maat", "lang-de": "Antriebsgröße", "lang-it": "Dimensioni dell'azionamento", "lang-es": "Tamaño de accionamiento", "lang-fr": "Taille de l'entraînement", "lang-da": "Drevstørrelse", "lang-tr": "Drevstørrelse"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|
| 🠋 26936 | Smart Socket™ 29 mm | ¾" | 200 - 2.000 Nm | 1,4 Kg | 72 mm | n/a | n/a | 90 mm |
| 🠋 26931 | Smart Socket™ 30 mm | ¾" | 200 - 2.000 Nm | 1,4 Kg | 72 mm | n/a | n/a | 90 mm |
| 🠋 20879 | Smart Socket™ 33 mm | ¾" | 200 - 2.000 Nm | 1,6 Kg | 72 mm | 42 mm | 70 mm | 100 mm |
| 🠋 26932 | Smart Socket™ 36 mm | ¾" | 200 - 2.000 Nm | 1,4 Kg | 72 mm | 54 mm | 65 mm | 90 mm |
| 🠋 22158 | Smart Socket™ 41 mm | 1" | 200 - 2.000 Nm | 1,3 Kg | 72 mm | 54 mm | 65 mm | 87 mm |
| 🠋 20880 | Smart Socket™ 46 mm | 1" | 200 - 2.000 Nm | 1,3 Kg | 72 mm | 54 mm | 65 mm | 87 mm |
| 🠋 20881 | Smart Socket™ 50 mm | 1" | 460 - 4.600 Nm | 1,7 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 20882 | Smart Socket™ 55 mm | 1" | 460 - 4.600 Nm | 1,6 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 20883 | Smart Socket™ 60 mm | 1" | 460 - 4.600 Nm | 1,5 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 23690 | Smart Socket™ 65 mm | 1½" | 1.100 - 10.800 Nm | 5,0 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 28722 | Smart Socket™ 70 mm | 1½" | 1.100 - 10.800 Nm | 3,8 Kg | 105 mm | 87 mm | 90 mm | 121 mm |
| 🠋 21911 | Smart Socket™ 75 mm | 1½" | 1.100 - 10.800 Nm | 4,4 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 🠋 20885 | Smart Socket™ 80 mm | 1½" | 1.100 - 10.800 Nm | 4,3 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 🠋 25657 | Smart Socket™ 90 mm | 1½" | 1.600 - 16.200 Nm | 5,8 Kg | 131 mm | 99 mm | 99 mm | 126 mm |
| 🠋 25658 | Smart Socket™ 100 mm | 1½" | 1.600 - 16.200 Nm | 7,0 Kg | 146 mm | 99 mm | 99 mm | 132 mm |
| 33773 | Smart Socket™ 100 mm | 2½" | 1.800 - 24.400 Nm | 9,6 Kg | 145 mm | n/a | n/a | 165 mm |
| 🠋 31339 | Smart Socket™ 110 mm | 1½" | 1.600 - 16.200 Nm | 8,0 Kg | 131 mm | 99 mm | 120 mm | 140 mm |
*Kantel scherm voor optimaal beeld
| {“lang-en”: “Prod.no.”, “lang-nl”: “Art.nr.”, “lang-de”: “Prod.nr”, “lang-it”: “N. Prod.”, “lang-es”: “Prod. n.º”, “lang-fr”: “N° de prod.”, “lang-da”: “Prod.nr.”, “lang-tr”: “Ürün no.”} | {“lang-en”: “Model”, “lang-nl”: “Model”, “lang-de”: “Modell”, “lang-it”: “Modello”, “lang-es”: “Modelo”, “lang-fr”: “Modèle”, “lang-da”: “Model”, “lang-tr”: “Model”} | {“lang-en”: “Drive size”, “lang-nl”: “Aandrijf maat”, “lang-de”: “Antriebsgröße”, “lang-it”: “Dimensioni dell’azionamento”, “lang-es”: “Tamaño de accionamiento”, “lang-fr”: “Taille de l’entraînement”, “lang-da”: “Drevstørrelse”, “lang-tr”: “Drevstørrelse”} | {“lang-en”: “Torque range”, “lang-nl”: “Momentbereik”, “lang-de”: “Drehmoment- bereich”, “lang-it”: “Range di coppia”, “lang-es”: “Rango de par”, “lang-fr”: “Plage de couple”, “lang-da”: “Momentområde”, “lang-tr”: “Tork araligi”} | {“lang-en”: “Weight”, “lang-nl”: “Gewicht”, “lang-de”: “Gewicht”, “lang-it”: “Peso”, “lang-es”: “Peso”, “lang-fr”: “Poids”, “lang-da”: “Agirlik”, “lang-tr”: “Agirlik”} | {“lang-en”: “Dim. L”, “lang-nl”: “Afm. L”, “lang-de”: “Maße L”, “lang-it”: “Dim. L”, “lang-es”: “Dim. L”, “lang-fr”: “Dim. L”, “lang-da”: “Dim. L”, “lang-tr”: “Boyut L”} | {“lang-en”: “Dim. D”, “lang-nl”: “Afm. D”, “lang-de”: “Maße D”, “lang-it”: “Dim. D”, “lang-es”: “Dim. D”, “lang-fr”: “Dim. D”, “lang-da”: “Dim. D”, “lang-tr”: “Boyut D”} | {“lang-en”: “Dim. W”, “lang-nl”: “Afm. W”, “lang-de”: “Maße W”, “lang-it”: “Dim. W”, “lang-es”: “Dim. W”, “lang-fr”: “Dim. W”, “lang-da”: “Dim. W”, “lang-tr”: “Boyut W”} | {“lang-en”: “Dim. H”, “lang-nl”: “Afm. H”, “lang-de”: “Maße H”, “lang-it”: “Dim. H”, “lang-es”: “Dim. H”, “lang-fr”: “Dim. H”, “lang-da”: “Dim. H”, “lang-tr”: “Boyut H”} |
|---|---|---|---|---|---|---|---|---|
| 🠋 26936 | Smart Socket™ 29 mm | ¾” | 200 – 2.000 Nm | 1,4 Kg | 72 mm | n/a | n/a | 90 mm |
| 🠋 26931 | Smart Socket™ 30 mm | ¾” | 200 – 2.000 Nm | 1,4 Kg | 72 mm | n/a | n/a | 90 mm |
| 🠋 20879 | Smart Socket™ 33 mm | ¾” | 200 – 2.000 Nm | 1,6 Kg | 72 mm | 42 mm | 70 mm | 100 mm |
| 🠋 26932 | Smart Socket™ 36 mm | ¾” | 200 – 2.000 Nm | 1,4 Kg | 72 mm | 54 mm | 65 mm | 90 mm |
| 🠋 22158 | Smart Socket™ 41 mm | 1″ | 200 – 2.000 Nm | 1,3 Kg | 72 mm | 54 mm | 65 mm | 87 mm |
| 🠋 20880 | Smart Socket™ 46 mm | 1″ | 200 – 2.000 Nm | 1,3 Kg | 72 mm | 54 mm | 65 mm | 87 mm |
| 🠋 20881 | Smart Socket™ 50 mm | 1″ | 460 – 4.600 Nm | 1,7 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 20882 | Smart Socket™ 55 mm | 1″ | 460 – 4.600 Nm | 1,6 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 20883 | Smart Socket™ 60 mm | 1″ | 460 – 4.600 Nm | 1,5 Kg | 86 mm | 54 mm | 69 mm | 89 mm |
| 🠋 23690 | Smart Socket™ 65 mm | 1½” | 1.100 – 10.800 Nm | 5,0 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 28722 | Smart Socket™ 70 mm | 1½” | 1.100 – 10.800 Nm | 3,8 Kg | 105 mm | 87 mm | 90 mm | 121 mm |
| 🠋 21911 | Smart Socket™ 75 mm | 1½” | 1.100 – 10.800 Nm | 4,4 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 🠋 20885 | Smart Socket™ 80 mm | 1½” | 1.100 – 10.800 Nm | 4,3 Kg | 115 mm | 87 mm | 90 mm | 121 mm |
| 🠋 25657 | Smart Socket™ 90 mm | 1½” | 1.600 – 16.200 Nm | 5,8 Kg | 131 mm | 99 mm | 99 mm | 126 mm |
| 🠋 25658 | Smart Socket™ 100 mm | 1½” | 1.600 – 16.200 Nm | 7,0 Kg | 146 mm | 99 mm | 99 mm | 132 mm |
| 33773 | Smart Socket™ 100 mm | 2½” | 1.800 – 24.400 Nm | 9,6 Kg | 145 mm | n/a | n/a | 165 mm |
| 🠋 31339 | Smart Socket™ 110 mm | 1½” | 1.600 – 16.200 Nm | 8,0 Kg | 131 mm | 99 mm | 120 mm | 140 mm |
Als optie kan RAD magnetische zeskant verloopstukken leveren. Deze verloopstukken kunnen worden gebruikt op alle Smart Sockets™ en alle krachtdoppen.
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Reducer insert", "lang-nl": "Sleutelwijdte verloopstuk", "lang-de": "Reduziereinsatz", "lang-it": "Inserto riduttore", "lang-es": "Inserto reductor", "lang-fr": "Douille réductrice", "lang-da": "Reduktionsindsats", "lang-tr": "Eki azalt"} | {"lang-en": "Hex", "lang-nl": "Sleutelwijdte", "lang-de": "Sechskant", "lang-it": "Esagonale", "lang-es": "Hexagonal", "lang-fr": "Hexagonale", "lang-da": "Sekskantet", "lang-tr": "Altıgen"} |
|---|---|---|
| 200820 | Socket 46 mm | 24 mm |
| 200821 | Socket 46 mm | 27 mm |
| 200822 | Socket 46 mm | 30 mm |
| 200823 | Socket 46 mm | 32 mm |
| 200824 | Socket 46 mm | 36 mm |
| 200825 | Socket 46 mm | 41 mm |
| 200838 | Socket 50 mm | 46 mm |
| 200447 | Socket 50 mm | 41 mm |
| 200866 | Socket 50 mm | 36 mm |
| 200448 | Socket 50 mm | 32 mm |
| 200837 | Socket 55 mm | 46 mm |
| 200826 | Socket 60 mm | 41 mm |
| 200827 | Socket 60 mm | 46 mm |
| 200828 | Socket 60 mm | 50 mm |
| 200829 | Socket 60 mm | 55 mm |
| 200833 | Socket 75 mm | 65 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200835 | Socket 80 mm | 46 mm |
| 200830 | Socket 80 mm | 55 mm |
| 200831 | Socket 80 mm | 60 mm |
| 200832 | Socket 80 mm | 65 mm |
| 200833 | Socket 80 mm | 70 mm |
| 200834 | Socket 80 mm | 75 mm |
| 200851 | Socket 95 mm | 75 mm |
| 200852 | Socket 95 mm | 85 mm |
