Série pneumatique à Vissage d’écrous de roue
- Plage de couple: 400 – 2 450 Nm
Sans chocs
Sécurité & fiabilité
Selon les normes européennes
EX approuvées
La série RAD pour vissage d’écrous de roue a été conçue avec une seule idée en tête : le vissage des écrous de roue là où le contrôle du couple est un impératif.
Les accidents causés par des écrous de roue mal serrés sont considérés comme un problème sérieux dans l’industrie. Les clés à chocs imprécises en particulier en sont la cause, sans parler des plaintes des utilisateurs liées au HAVS en raison d’une utilisation intensive.
Les clés dynamométriques RAD avec technologie d’entraînement planétaire sont pratiquement sans vibrations et très précises. Les boulons de roue sont toujours serrés au couple correct. L’arbre d’entraînement prolongé permet à l’utilisateur d’atteindre sans effort les boulons profonds. De plus, différents types de bras de réaction peuvent être placés pour régler chaque application imaginable au bon moment.
Les clés dynamométriques pneumatiques RAD sont fournies avec:
- Bras de réaction et anneau de retenue
- Tuyau pneumatique de 3,6 mètres
- Kit d'entretien de l'air léger dans une unité de transport pratique
- Lubrifiant du kit d'entretien pneumatique
- Manuel de l'Utilisateur
- Certificat d’étalonnage selon la norme ISO 17025
- CD-ROM d'instructions de sécurité

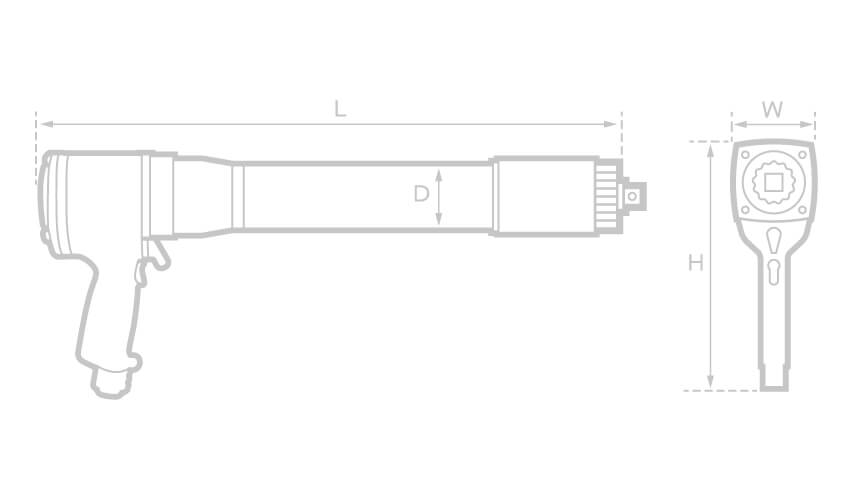

Gamme de produits
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "RPM", "lang-nl": "TPM", "lang-de": "Drehzahl", "lang-it": "GIRI/MIN", "lang-es": "RPM", "lang-fr": "t/min", "lang-da": "O/M", "lang-tr": "Devir/Dak"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|
| 13541 | 10 GX-R | ¾" | 400 - 950 Nm | 115 | 5,4 Kg | 368 mm | 63 mm | 69 mm | 228 mm |
| 20809 | 20 NDX-R | 1" | 400 - 2.000 Nm | 10 | 7,3 Kg | 542 mm | 69 mm | 70 mm | 204 mm |
| 🠋 13563 | 2400 NGX-R | 1" | 700 - 2.450 Nm | 10 | 12,4 Kg | 546 mm | 76 mm | 83 mm | 241 mm |
* Écran inclinable pour une vue optimale
| {« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »} | {« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »} | {« lang-en »: « Square drive », « lang-nl »: « Aandrijfvierkant », « lang-de »: « Vierkant- antrieb », « lang-it »: « Azionamento quadrato », « lang-es »: « Accionamiento cuadrado », « lang-fr »: « Entraînement à section carrée », « lang-da »: « Firkantet drev », « lang-tr »: « Kare tahrik ucu »} | {« lang-en »: « Torque range », « lang-nl »: « Momentbereik », « lang-de »: « Drehmoment- bereich », « lang-it »: « Range di coppia », « lang-es »: « Rango de par », « lang-fr »: « Plage de couple », « lang-da »: « Momentområde », « lang-tr »: « Tork araligi »} | {« lang-en »: « RPM », « lang-nl »: « TPM », « lang-de »: « Drehzahl », « lang-it »: « GIRI/MIN », « lang-es »: « RPM », « lang-fr »: « t/min », « lang-da »: « O/M », « lang-tr »: « Devir/Dak »} | {« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »} | {« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »} | {« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D », « lang-da »: « Dim. D », « lang-tr »: « Boyut D »} | {« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »} | {« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »} |
|---|---|---|---|---|---|---|---|---|---|
| 13541 | 10 GX-R | ¾ » | 400 – 950 Nm | 115 | 5,4 Kg | 368 mm | 63 mm | 69 mm | 228 mm |
| 20809 | 20 NDX-R | 1″ | 400 – 2.000 Nm | 10 | 7,3 Kg | 542 mm | 69 mm | 70 mm | 204 mm |
| 🠋 13563 | 2400 NGX-R | 1″ | 700 – 2.450 Nm | 10 | 12,4 Kg | 546 mm | 76 mm | 83 mm | 241 mm |
Le kit de rallonge de nez (-NX)
a été conçu en se focalisant sur la polyvalence. Doté de 3 bras de réaction différents et d’une rallonge de nez pour les zones difficiles d’accès, le kit GX-NX est un outil à tout faire, performant dans une variété d’applications, mais particulièrement adapté aux engins de construction tout-terrain.
Série de clés étendue (-R)
Les clés dynamométriques de la série RAD -R sont spécialement conçues pour l’entretien des véhicules utilitaires et disposent d’un long arbre d’entraînement en standard pour accéder aux boulons profonds.
Gamme de produits
| {"lang-en": "Prod.no.", "lang-nl": "Art.nr.", "lang-de": "Prod.nr", "lang-it": "N. Prod.", "lang-es": "Prod. n.º", "lang-fr": "N° de prod.", "lang-da": "Prod.nr.", "lang-tr": "Ürün no."} | {"lang-en": "Model", "lang-nl": "Model", "lang-de": "Modell", "lang-it": "Modello", "lang-es": "Modelo", "lang-fr": "Modèle", "lang-da": "Model", "lang-tr": "Model"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Square drive", "lang-nl": "Aandrijfvierkant", "lang-de": "Vierkant- antrieb", "lang-it": "Azionamento quadrato", "lang-es": "Accionamiento cuadrado", "lang-fr": "Entraînement à section carrée", "lang-da": "Firkantet drev", "lang-tr": "Kare tahrik ucu"} | {"lang-en": "Torque range", "lang-nl": "Momentbereik", "lang-de": "Drehmoment- bereich", "lang-it": "Range di coppia", "lang-es": "Rango de par", "lang-fr": "Plage de couple", "lang-da": "Momentområde", "lang-tr": "Tork araligi"} | {"lang-en": "RPM", "lang-nl": "TPM", "lang-de": "Drehzahl", "lang-it": "GIRI/MIN", "lang-es": "RPM", "lang-fr": "t/min", "lang-da": "O/M", "lang-tr": "Devir/Dak"} | {"lang-en": "Weight", "lang-nl": "Gewicht", "lang-de": "Gewicht", "lang-it": "Peso", "lang-es": "Peso", "lang-fr": "Poids", "lang-da": "Agirlik", "lang-tr": "Agirlik"} | {"lang-en": "Dim. L", "lang-nl": "Afm. L", "lang-de": "Maße L", "lang-it": "Dim. L", "lang-es": "Dim. L", "lang-fr": "Dim. L", "lang-da": "Dim. L", "lang-tr": "Boyut L"} | {"lang-en": "Dim. D", "lang-nl": "Afm. D", "lang-de": "Maße D", "lang-it": "Dim. D", "lang-es": "Dim. D", "lang-fr": "Dim. D", "lang-da": "Dim. D", "lang-tr": "Boyut D"} | {"lang-en": "Dim. W", "lang-nl": "Afm. W", "lang-de": "Maße W", "lang-it": "Dim. W", "lang-es": "Dim. W", "lang-fr": "Dim. W", "lang-da": "Dim. W", "lang-tr": "Boyut W"} | {"lang-en": "Dim. H", "lang-nl": "Afm. H", "lang-de": "Maße H", "lang-it": "Dim. H", "lang-es": "Dim. H", "lang-fr": "Dim. H", "lang-da": "Dim. H", "lang-tr": "Boyut H"} |
|---|---|---|---|---|---|---|---|---|---|---|
| 14550 | 14 GX-NX | 7,6 Kg | ¾" | 275 - 1.350 Nm | 20 | 3,6 Kg | 533 mm | 63 mm | 69 mm | 228 mm |
| 19340 | 20 DX-NX | 7,3 Kg | 1" | 400 - 2.000 Nm | 10 | 3,9 Kg | 508 mm | 69 mm | 70 mm | 204 mm |
* Écran inclinable pour une vue optimale
| {« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »} | {« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »} | {« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »} | {« lang-en »: « Square drive », « lang-nl »: « Aandrijfvierkant », « lang-de »: « Vierkant- antrieb », « lang-it »: « Azionamento quadrato », « lang-es »: « Accionamiento cuadrado », « lang-fr »: « Entraînement à section carrée », « lang-da »: « Firkantet drev », « lang-tr »: « Kare tahrik ucu »} | {« lang-en »: « Torque range », « lang-nl »: « Momentbereik », « lang-de »: « Drehmoment- bereich », « lang-it »: « Range di coppia », « lang-es »: « Rango de par », « lang-fr »: « Plage de couple », « lang-da »: « Momentområde », « lang-tr »: « Tork araligi »} | {« lang-en »: « RPM », « lang-nl »: « TPM », « lang-de »: « Drehzahl », « lang-it »: « GIRI/MIN », « lang-es »: « RPM », « lang-fr »: « t/min », « lang-da »: « O/M », « lang-tr »: « Devir/Dak »} | {« lang-en »: « Weight », « lang-nl »: « Gewicht », « lang-de »: « Gewicht », « lang-it »: « Peso », « lang-es »: « Peso », « lang-fr »: « Poids », « lang-da »: « Agirlik », « lang-tr »: « Agirlik »} | {« lang-en »: « Dim. L », « lang-nl »: « Afm. L », « lang-de »: « Maße L », « lang-it »: « Dim. L », « lang-es »: « Dim. L », « lang-fr »: « Dim. L », « lang-da »: « Dim. L », « lang-tr »: « Boyut L »} | {« lang-en »: « Dim. D », « lang-nl »: « Afm. D », « lang-de »: « Maße D », « lang-it »: « Dim. D », « lang-es »: « Dim. D », « lang-fr »: « Dim. D », « lang-da »: « Dim. D », « lang-tr »: « Boyut D »} | {« lang-en »: « Dim. W », « lang-nl »: « Afm. W », « lang-de »: « Maße W », « lang-it »: « Dim. W », « lang-es »: « Dim. W », « lang-fr »: « Dim. W », « lang-da »: « Dim. W », « lang-tr »: « Boyut W »} | {« lang-en »: « Dim. H », « lang-nl »: « Afm. H », « lang-de »: « Maße H », « lang-it »: « Dim. H », « lang-es »: « Dim. H », « lang-fr »: « Dim. H », « lang-da »: « Dim. H », « lang-tr »: « Boyut H »} |
|---|---|---|---|---|---|---|---|---|---|---|
| 14550 | 14 GX-NX | 7,6 Kg | ¾ » | 275 – 1.350 Nm | 20 | 3,6 Kg | 533 mm | 63 mm | 69 mm | 228 mm |
| 19340 | 20 DX-NX | 7,3 Kg | 1″ | 400 – 2.000 Nm | 10 | 3,9 Kg | 508 mm | 69 mm | 70 mm | 204 mm |
* Écran inclinable pour une vue optimale
| {« lang-en »: « Prod.no. », « lang-nl »: « Art.nr. », « lang-de »: « Prod.nr », « lang-it »: « N. Prod. », « lang-es »: « Prod. n.º », « lang-fr »: « N° de prod. », « lang-da »: « Prod.nr. », « lang-tr »: « Ürün no. »} | {« lang-en »: « Model », « lang-nl »: « Model », « lang-de »: « Modell », « lang-it »: « Modello », « lang-es »: « Modelo », « lang-fr »: « Modèle », « lang-da »: « Model », « lang-tr »: « Model »} | {« lang-en »: « Air motor », « lang-nl »: « Luchtmotor », « lang-de »: « Luftmotor », « lang-it »: « Motore pneumatico », « lang-es »: « Motor de aire », « lang-fr »: « Moteur pneumatique », « lang-da »: « Luftmotor », « lang-tr »: « Hava motoru »} | {« lang-en »: « At 6,7 Bar », « lang-nl »: « @ 6,7 Bar », « lang-de »: « Bei 6,7 BPM », « lang-it »: « A 6,7 BPM », « lang-es »: « A 6,7 BPM », « lang-fr »: « @ 6,7 bpm », « lang-da »: « Ved 6,7 BPM », « lang-tr »: « 6,7 BPM’de »} | {« lang-en »: « At 100 PSI », « lang-nl »: « @ 100 PSI », « lang-de »: « Bei 100 PSI », « lang-it »: « A 100 PSI », « lang-es »: « A 100 PSI », « lang-fr »: « @ 100 psi », « lang-da »: « Ved 100 PSI », « lang-tr »: « 100 PSI’da »} |
|---|---|---|---|---|
| 13541 | 10 GX-R | NPW 120 | 792 LPM | 28 CFM |
| 20809 | 20 NDX-R | NPW 120 | 792 LPM | 28 CFM |
| 13563 | 2400 NGX-R | NPW 180 | 1130 LPM | 40 CFM |
| 14550 | 14 GX-NX | NPW 120 | 792 LPM | 28 CFM |
| 19340 | 20 DX-NX | NPW 120 | 792 LPM | 28 CFM |
En option : ATEX
Les clés dynamométriques pneumatiques RAD ont été testées et approuvées par LCIE Bureau Veritas. Les recommandations et les modifications ultérieures ont abouti à la classification ci-dessous, ce qui signifie que les clés pneumatiques ATEX de RAD peuvent être officiellement utilisées dans les zones 1, 2, 21 et 22.
La classification rend les clés dynamométriques RAD adaptées à la plupart des applications dans les industries du pétrole et du gaz et de la pétrochimie.
Numéro de l’article: 200473
En option : Bras de réaction à quatre points
Pour la fixation ou le contrôle des boulons de roue des véhicules miniers, il n’est pas toujours possible d’utiliser un bras de réaction standard. Pour certaines configurations de roues, il est donc plus pratique et plus sûr d’utiliser l’anneau extérieur de la jante comme point de réaction. Cela peut être fait grâce au bras de réaction à 4 points et à un arbre d’extension personnalisé. En utilisant différentes longueurs d’arbre, ce bras de réaction est polyvalent dans son application.
Les arbres eux-mêmes peuvent être directement insérés dans la clé dynamométrique RAD après le retrait du carré d’entraînement. Il en résulte une application sûre et sans jeu du couple correct.
Numéro de l’article: 11414
