E-RAD LIVE

E-RAD LIVE – boulonnage pour l’industrie 4.0

Les célèbres clés dynamométriques électriques E-RAD BLU peuvent à présent être équipées du module sans fil E-RAD LIVE, qui transforme l’E-RAD en un système de guidage complet avec enregistrement de données en temps réel. Le module LIVE s’intègre directement dans le boîtier de commande de l’E-RAD BLU, sans câbles ni équipements supplémentaires. Une solution pratique et robuste, idéale pour le travail sur chantier. Vous n’aurez besoin que d’un smartphone ou une tablette !

E-RAD LIVE
Lire la vidéo sur E-RAD LIVE

Trillingvrij

Veilig & Betrouwbaar

Conform Europese Standaard

Lithium Ion accu

Bluetooth verbinding

Data uitwisseling

Hoekverdraaing functie

Boulonnage sans erreur

La plupart des erreurs de boulonnage ne sont pas dues aux outils utilisés, mais bien aux opérateurs qui les manipulent.

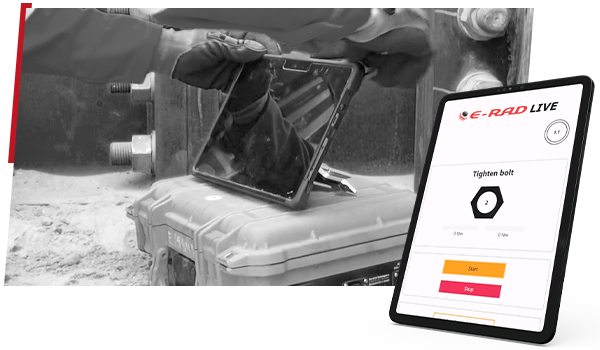

Avec le système E-RAD LIVE, le plan de boulonnage peut être entièrement préprogrammé. L’opérateur n’a plus qu’à sélectionner le plan préenregistré sur son smartphone ou sa tablette pour l’envoyer vers l’E-RAD BLU. Le système pourra alors guider l’opérateur à chaque étape du processus de boulonnage.

E-RAD LIVE

Il sera impossible pour l’opérateur de manquer un boulon, de repasser sur un boulon déjà serré ou de modifier la force ou l’angle de torsion en cours de route. Le logiciel compte en effet les boulons et contrôle la force et l’angle de torsion pour assurer un suivi optimal du processus de boulonnage. Il identifie en outre les boulons défectueux et les tentatives de serrage d’un boulon déjà traité. L’E-RAD LIVE a été conçu pour les installations éoliennes, mais convient également à d’autres applications grâce à son interface entièrement paramétrable.

Industrie 4.0

Garantir un boulonnage sans erreur n’est que la première étape. La seconde consiste à enregistrer les données du travail effectué pour en permettre l’analyse : une fonctionnalité qu’offre également la solution E-RAD LIVE. Le système enregistre la date et l’heure de serrage de chaque boulon, et génère différents graphiques pour chaque unité (angle vs force, force vs temps, force vs angle). Évidemment, le nom de l’opérateur, le lieu, l’heure et le tronçon ou la bride concerné(e) sont également consignés et facilement consultables. Une fois le travail terminé, il suffit d’envoyer les données correspondantes sur le cloud ou le serveur local.

Protocole ouvert

Les paramètres, commandes et données des outils sont transmis via l’interface à protocole ouvert de l’E-RAD. Un système de redondances permet d’éviter les pertes de données en cas d’interruption de la communication. Si la tablette est déconnectée, l’outil enregistre les données et téléverse toutes les informations manquantes au moment de la reconnexion.

Mise à niveau

Le module E-RAD LIVE peut aisément être installé dans n’importe quel boîtier de commande E-RAD BLU. Après l’installation, le boîtier de commande E-RAD peut être connecté via son propre réseau wifi. Il vous suffit d’y connecter un smartphone ou une tablette pour être directement redirigé(e) vers la bonne page web. Vous ne devrez rien télécharger ni installer : tout se fait automatiquement depuis la cette page.

Tranquillité d’esprit

Grâce au module E-RAD LIVE, vous avez la certitude que tous les boulons ont été serrés conformément aux spécifications prévues et aux procédures de travail adéquates. Le journal présente toutes les actions entreprises dans un format logique et lisible : la preuve formelle que tout a été fait dans les règles.

Le système E-RAD LIVE se compose des éléments suivants :
